Panel listrik terlihat rapi dan semua lampu menyala normal. Tapi bodi dispenser menyetrum tipis tiap kali karyawan menyentuhnya. Grounding instalasi listrik biasanya jadi bagian paling belakang dalam daftar periksa. Fungsinya memang tidak kelihatan sehari-hari, sampai gangguan benar-benar datang.
Dampaknya bukan cuma rasa kesemutan. Arus bocor yang tidak menemukan jalur aman akan lewat tubuh manusia. Kelalaian semacam ini masuk daftar pada Kesalahan Instalasi, karena akibatnya baru muncul bertahun-tahun kemudian.

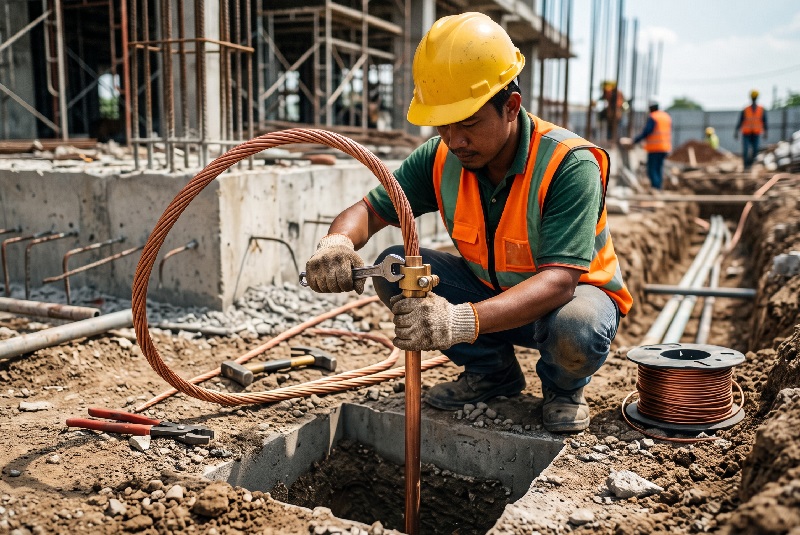

Grounding Instalasi Listrik Bukan Buang Listrik
Fungsi Saat Terjadi Gangguan
Banyak orang mengira grounding menyalurkan kelebihan listrik ke tanah. Kenyataannya, sistem ini menyediakan jalur balik untuk arus gangguan. Jalur itu bikin arus melonjak seketika, jadi MCB atau ELCB langsung memutus rangkaian. Tanpa jalur tersebut, bodi peralatan menyimpan tegangan tanpa ada pengaman yang bekerja.
Bonding Menyamakan Potensial Logam
Grounding instalasi listrik juga punya fungsi kedua bernama bonding. Rangka panel, pipa logam, struktur baja, dan tray kabel perlu menyatu ke satu sistem. Beda potensial antar logam itulah yang bikin orang kesetrum saat menyentuh dua benda sekaligus.
Angka Lima Ohm dan Kondisi Tanah
Kenapa Nilainya Naik Saat Kemarau
PUIL 2011 menetapkan resistansi grounding maksimal lima ohm, seperti uraian buku panduan PUIL dari Ditjen Ketenagalistrikan. Angka itu bukan formalitas administratif. Makin tinggi resistansinya, makin lambat pengaman merespons gangguan.
Jenis tanah menentukan hasil ukur. Tanah lempung lembap memberi nilai rendah, sedangkan pasir dan batu memberi nilai tinggi. Kemarau menurunkan kadar air tanah, jadi angka pengukuran ikut naik. Karena itu ukur pada kondisi terburuk, bukan sehari setelah hujan deras.
Cara Menurunkan Resistansi Grounding
Pengujian pada instalasi genset di Politeknik Negeri Jakarta mencatat nilai awal sekitar 16,5 ohm. Setelah tim menambah grounding rod paralel dan menabur bentonit, angkanya turun ke sekitar 2,9 ohm.
Beberapa cara yang efektif di lapangan:
- Menambah rod paralel dengan jarak minimal sepanjang rod itu sendiri.
- Menanam rod lebih dalam sampai lapisan tanah yang lembap.
- Memakai bentonit atau ground enhancement material di sekeliling rod.
- Menyambungkan beberapa titik menjadi satu sistem lewat kabel BC.
Hindari trik garam dapur. Garam memang menurunkan angka sesaat, tetapi mempercepat korosi rod sehingga hasilnya naik lagi beberapa bulan kemudian.
Kesalahan Lapangan yang Paling Sering
Tabel Temuan dan Perbaikannya
| Temuan | Risiko | Perbaikan |
| Netral dan PE menyatu di panel cabang | Arus beban lewat jalur proteksi | Pisahkan sejak panel utama |
| Rod terlalu pendek | Resistansi melampaui batas | Tambah rod paralel atau perdalam |
| Sambungan cuma pakai klem baut | Korosi memutus jalur diam-diam | Pakai cad welding atau klem antikarat |
| Warna kabel asal pasang | Teknisi salah sambung saat servis | Pakai hijau kuning khusus untuk PE |
| Tidak ada bak kontrol | Tidak bisa ukur ulang | Sediakan bak periksa di titik rod |
Baris pertama paling sering muncul di bangunan lama. Menggabungkan netral dan PE bikin arus beban mengalir lewat jalur yang seharusnya bersih. Akibatnya ELCB sering trip sendiri tanpa sebab jelas.
Ukuran kabel PE juga perlu perhatian. Kabel kecil pada sirkuit besar bakal meleleh sebelum pengaman sempat bekerja. Panjang jalur menambah resistansi, jadi hindari rute memutar tanpa alasan.
ELCB Bukan Pengganti Grounding
Cara Kerja Proteksi Arus Bocor
ELCB membandingkan arus masuk dan arus keluar. Begitu selisihnya melewati ambang, alat memutus rangkaian dalam hitungan milidetik. Untuk melindungi manusia, ambangnya 30 mA.
Alat ini bekerja paling andal kalau jalur groundingnya benar. Keduanya saling melengkapi, bukan saling menggantikan.
Uji Tombol Test Tiap Bulan
Tombol test di badan ELCB bukan hiasan. Grounding instalasi listrik yang benar membuat uji ini jadi bermakna. Tekan sebulan sekali, dan alat harus langsung trip. Kalau tidak bereaksi, ganti unitnya tanpa menunggu jadwal servis tahunan.
Kontraktor MEP yang tertib mencatat hasil uji ini di log perawatan gedung. Kontraktor Bangunan pun biasanya meminta salinan log tersebut saat serah terima. Catatan tersebut memudahkan teknisi menelusuri riwayat gangguan.
Grounding Instalasi Listrik untuk Penangkal Petir
Jangan Pisahkan Sistem Groundingnya
Banyak orang memasang grounding penangkal petir terpisah total. Niatnya baik, hasilnya justru berbahaya. Saat sambaran datang, beda potensial antara dua sistem memicu loncatan bunga api ke instalasi terdekat.
Praktik yang aman menyambungkan keduanya ke satu titik bonding. Standar ini juga memudahkan teknisi mengukur tiap sistem tanpa membongkar sambungan. Grounding instalasi listrik dan penangkal petir tetap punya rod sendiri, tetapi terhubung lewat busbar utama.
Ukur Ulang Setelah Tambah Beban
Tiap penambahan panel, genset, atau ruang server mengubah pola arus. Jalur proteksi lama belum tentu sanggup menampungnya. Gedung yang menambah beban besar tanpa hitung ulang sering menghadapi gangguan kecil yang susah orang lacak. Ukur ulang setelah commissioning peralatan baru, lalu bandingkan dengan catatan tahun sebelumnya.
Grounding Instalasi Listrik di Serah Terima
Urutan pemeriksaan yang layak Anda jalankan:

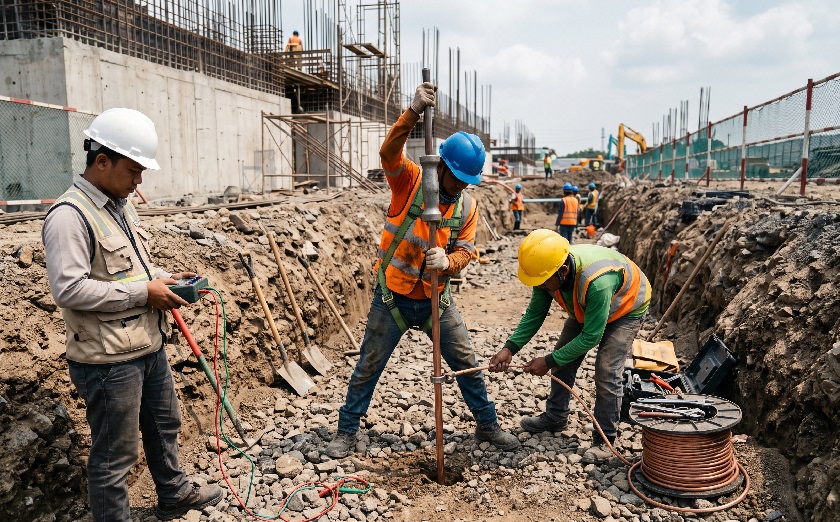

- Ukur resistansi memakai earth tester, lalu catat hasilnya di dokumen serah terima.
- Cek pemisahan netral dan PE di tiap panel cabang.
- Sesuaikan ukuran kabel PE dengan kapasitas sirkuitnya.
- Sambungkan rangka logam, pipa, dan panel ke satu busbar bonding.
- Jadwalkan ukur ulang menjelang akhir kemarau tiap tahun.
Ringkasnya, grounding instalasi listrik adalah sistem keselamatan dengan angka yang bisa Anda ukur sendiri. Batas lima ohm memberi patokan sederhana, sisanya soal ketelitian pemasangan. Semuanya jauh lebih murah saat pembangunan dibanding setelah gedung beroperasi.
Terra by Trimitra memasukkan pengujian kelistrikan ke rangkaian serah terima pekerjaan. Tim menyerahkan hasil ukur, as built drawing, dan daftar titik rod supaya pemilik bisa menelusurinya kembali. Baik Anda pemilik gedung maupun manajer fasilitas, pilih Kontraktor Bangunan yang memeriksa hal ini sejak awal. Koordinasi sejak tahap gambar juga menjaga titik rod tetap mudah diakses setelah pekerjaan sipil selesai.
Pertanyaan Seputar Sistem Grounding
- Berapa nilai resistansi yang layak?
Standar nasional menetapkan maksimal lima ohm untuk instalasi listrik bangunan gedung. - Apakah pipa air bisa menggantikan rod?
Tidak layak, dan Kontraktor MEP sebaiknya memasang rod khusus lengkap dengan bak kontrol. - Kenapa ELCB sering trip tanpa sebab?
Biasanya karena netral dan PE menyatu di panel cabang atau ada kelembapan di instalasi.
